用途

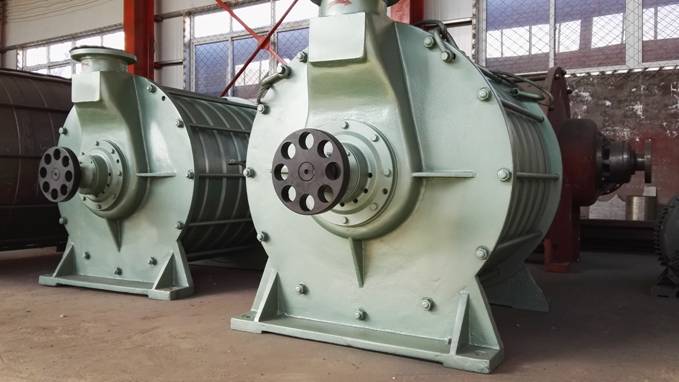

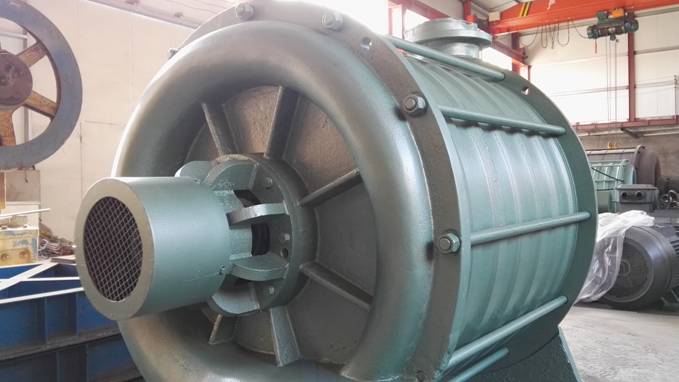

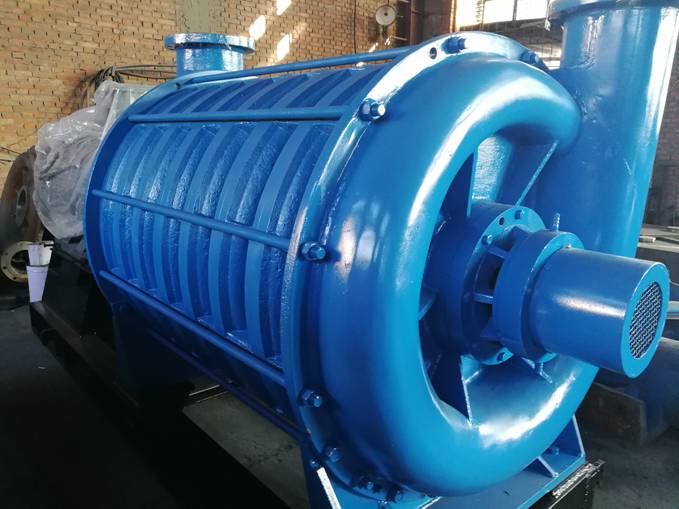

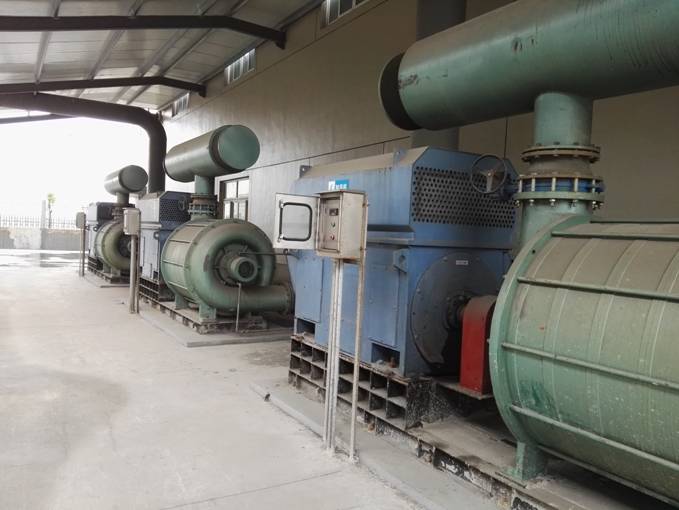

D系列离心式鼓风机是我公司在引进国外先进技术基础上，结合国内现有条件研制成功的。是输送一定流量的较高压力气体的设备。它广泛用于：污水处理厂的鼓风曝气、净水厂的气水反冲洗，还可满足选煤、冶金、化工、水泥、制药等行业输送气体之需要。

结构

风机机组是由离心式鼓风机主机、电动机、共用底座、消音滤清器、联轴器等几部分组成。鼓风机主机主要由进气机壳、中间机壳、回流器、迷宫密封、出气机壳、轴承座、高速旋转的转子等组成。两端配有油脂润滑或稀油润滑的轴承，使维护保养更方便简单。

性能参数

进风口标准流量：Q=20～400Nm³/min

出风口相对风压:P=10～200KPa(约1000～20000mmH₂O)

最佳工作环境温度:-35℃～50℃

工作环境相对湿度：80%～96%

型号意义

例：D150-1.8X

“D” : 表示叶轮进口吸入型式（D为单吸入）

“150” ：进风口容积流量（标准状况m³/min）

“.8” ：出风口相对升压（mH₂O或10倍KPa）

风机型号	介质状态				工作转速 rpm	电机			主机重量Kg	进口法兰 PN1.0MP a	出口法兰 PN1.0MPa
风机型号	进口流量 m³/min	进口压力 Pa	进口温度 ℃	出口升压 Pa	工作转速 rpm	型号	功率 Kw	重量 Kg	主机重量Kg	进口法兰 PN1.0MP a	出口法兰 PN1.0MPa
D20-1.2	20	101325	20	19600	2950	Y160M2-2	15	144	2500	DN200	DN200
D20-1.3	20	101325	20	29400	2950	Y160L-2	18.5	163	2920	DN200	DN200
D20-1.4	20	101325	20	39200	2950	Y180M-2	22	223	3340	DN200	DN200
D20-1.5	20	101325	20	49000	2950	Y200L1-2	30	333	3760	DN200	DN200
D20-1.6	20	101325	20	58800	2970	Y200L1-2	30	333	4180	DN200	DN200
D30-1.2	30	101325	20	19600	2950	Y160L-2	18.5	163	2500	DN200	DN200
D30-1.3	30	101325	20	29400	2950	Y180M-2	22	223	2920	DN200	DN200
D30-1.4	30	101325	20	39200	2970	Y200L1-2	30	333	3340	DN200	DN200
D30-1.5	30	101325	20	49000	2970	Y200L2-2	37	350	3760	DN200	DN200
D30-1.6	30	101325	20	58800	2970	Y225M-2	45	460	4180	DN200	DN200
D30-1.7	30	101325	20	68600	2970	Y250M-2	55	529	4600	DN200	DN200
D40-1.2	40	101325	20	19600	2950	Y180M-2	22	223	2500	DN200	DN200
D40-1.3	40	101325	20	29400	2970	Y200L2-2	37	350	2920	DN200	DN200
D40-1.4	40	101325	20	39200	2970	Y225M-2	45	460	3340	DN200	DN200
D40-1.5	40	101325	20	49000	2970	Y250M-2	55	529	3760	DN200	DN200
D40-1.6	40	101325	20	58800	2970	Y280S-2	75	718	4180	DN200	DN200
D40-1.7	40	101325	20	68600	2970	Y280S-2	75	718	4600	DN200	DN200
D50-1.2	50	101325	20	19600	2950	Y200L1-2	30	333	2500	DN200	DN200
D50-1.3	50	101325	20	29400	2970	Y200L2-2	37	350	2920	DN200	DN200
D50-1.4	50	101325	20	39200	2970	Y250M-2	55	529	3340	DN200	DN200
D50-1.5	50	101325	20	49000	2970	Y280S-2	75	718	3760	DN200	DN200
D50-1.6	50	101325	20	58800	2970	Y280S-2	75	718	4180	DN200	DN200
D50-1.7	50	101325	20	68600	2970	Y280M-2	90	837	4600	DN200	DN200
D60-1.2	60	101325	20	19600	2950	Y200L2-2	37	350	2800	DN250	DN250
D60-1.3	60	101325	20	29400	2970	Y250M-2	55	529	3280	DN250	DN250
D60-1.4	60	101325	20	39200	2970	Y280S-2	75	718	3760	DN250	DN250
D60-1.5	60	101325	20	49000	2970	Y280S-2	75	718	4240	DN250	DN250
D60-1.6	60	101325	20	58800	2970	Y280M-2	90	837	4720	DN250	DN250
D60-1.7	60	101325	20	68600	2980	Y315S-2	110	1265	5200	DN250	DN250
D80-1.2	80	101325	20	19600	2950	Y225M-2	45	460	2800	DN250	DN250
D80-1.3	80	101325	20	29400	2980	Y280S-2	75	718	3280	DN250	DN250
D80-1.4	80	101325	20	39200	2980	Y280M-2	90	837	3760	DN250	DN250
D80-1.5	80	101325	20	49000	2980	Y315S-2	110	1265	4240	DN250	DN250
D80-1.6	80	101325	20	58800	2980	Y315M-2	132	1334	4720	DN250	DN250
D80-1.7	80	101325	20	68600	2980	Y315M2-2	160	1553	5200	DN250	DN250
D90-1.2	90	101325	20	19600	2950	Y250M-2	55	529	2800	DN250	DN250
D90-1.3	90	101325	20	29400	2970	Y280S-2	75	718	3280	DN250	DN250
D90-1.4	90	101325	20	39200	2980	Y280M-2	90	837	3760	DN250	DN250
D90-1.5	90	101325	20	49000	2980	Y315S-2	110	1265	4240	DN250	DN250
D90-1.6	90	101325	20	58800	2980	Y315M-2	132	1334	4720	DN250	DN250
D90-1.7	90	101325	20	68600	2980	Y315M2-2	160	1553	5200	DN250	DN250
D100-1.2	100	101325	20	19600	2980	Y250M-2	55	529	2800	DN250	DN250
D100-1.3	100	101325	20	29400	2980	Y280S-2	75	718	3280	DN250	DN250
D100-1.4	100	101325	20	39200	2980	Y315S-2	110	1265	3760	DN250	DN250
D100-1.5	100	101325	20	49000	2980	Y315M1-2	132	1334	4240	DN250	DN250
D100-1.6	100	101325	20	58800	2980	Y315M2-2	160	1553	4720	DN250	DN250
D100-1.7	100	101325	20	68600	2980	Y315L-2	185	1725	5200	DN250	DN250
D100-1.8	100	101325	20	78400	2980	Y315L2-2	200	1840	5680	DN250	DN250
D100-1.9	100	101325	20	88200	2980	Y355M1-2	220	2086	6160	DN250	DN250
D100-2.0	100	101325	20	98000	2980	Y355M2-2	250	2385	6640	DN250	DN250
D120-1.2	120	101325	20	19600	2980	Y280S-2	75	718	2800	DN300	DN300
D120-1.3	120	101325	20	29400	2980	Y280M-2	90	807	3280	DN300	DN300
D120-1.4	120	101325	20	39200	2980	Y315M-2	132	1334	3760	DN300	DN300
D120-1.5	120	101325	20	49000	2982	Y315M2-2	160	1553	4240	DN300	DN300
D120-1.6	120	101325	20	58800	2980	Y315L-2	185	1725	4720	DN300	DN300
D120-1.7	120	101325	20	68600	2982	Y315L2-2	200	1840	5200	DN300	DN300
D120-1.8	120	101325	20	78400	2980	Y355M2-2	250	2385	5680	DN300	DN300
D120-1.9	120	101325	20	88200	2980	Y355L1-2	280	2569	6160	DN300	DN300
D120-2.0	120	101325	20	98000	2980	Y355L2-2	315	2638	6640	DN300	DN300
D150-1.2	150	101325	20	19600	2980	Y280S-2	75	718	3300	DN300	DN300
D150-1.3	150	101325	20	29400	2980	Y315S-2	110	1265	3600	DN300	DN300
D150-1.4	150	101325	20	39200	2981	Y315L-2	160	1725	4400	DN300	DN300
D150-1.5	150	101325	20	49000	2980	Y315L2-2	185	1840	4500	DN300	DN300
D150-1.6	150	101325	20	58800	2980	Y355M2-2	220	2415	5300	DN300	DN300
D150-1.7	150	101325	20	68600	2982	Y355M2-2	250	2415	5400	DN300	DN300
D150-1.8	150	101325	20	78400	2980	Y355L2-2	315	2638	6200	DN300	DN300
D150-1.9	150	101325	20	88200	2980	YKS4505-2	355	3760	6400	DN300	DN300
D150-2.0	150	101325	20	98000	2980	YKS4505-2	355	3760	7500	DN300	DN300
D200-1.2	200	101325	20	19600	2980	Y280M-2	90	807	3300	DN350	DN350
D200-1.3	200	101325	20	29400	2980	Y315M2-2	160	1553	3600	DN350	DN350
D200-1.4	200	101325	20	39200	2981	Y315L2-2	200	1840	4400	DN350	DN350
D200-1.5	200	101325	20	49000	2980	Y355M2-2	250	2415	4500	DN350	DN350
D200-1.6	200	101325	20	58800	2980	Y355L2-2	315	2638	5300	DN350	DN350
D200-1.7	200	101325	20	68600	2980	YKS4505-2	355	3760	5400	DN350	DN350
D200-1.8	200	101325	20	78400	2980	YKS4506-2	400	3850	6200	DN350	DN350
D200-1.9	200	101325	20	88200	2980	YKS4507-2	450	3890	6400	DN350	DN350
D200-2.0	200	101325	20	98000	2980	YKS4508-2	500	3970	7500	DN350	DN350
D250-1.2	250	101325	20	19600	2980	Y315M-2	132	1334	3300	DN350	DN350
D250-1.3	250	101325	20	29400	2980	Y315L-2	185	1725	3600	DN350	DN350
D250-1.4	250	101325	20	39200	2981	Y355M2-2	250	2415	4400	DN350	DN350
D250-1.5	250	101325	20	49000	2980	Y355L2-2	315	2668	4500	DN350	DN350
D250-1.6	250	101325	20	58800	2980	YKS4505-2	355	3760	5300	DN350	DN350
D250-1.7	250	101325	20	68600	2980	YKS4507-2	450	3890	5400	DN350	DN350
D250-1.8	250	101325	20	78400	2980	YKS4508-2	500	3970	6200	DN350	DN350
D250-1.9	250	101325	20	88200	2980	YKS4509-2	560	4200	6400	DN350	DN350
D250-2.0	250	101325	20	98000	2980	YKS45010-2	630	4360	7500	DN350	DN350
D300-1.2	300	101325	20	19600	2980	Y315M2-2	160	1553	3600	DN500	DN500
D300-1.3	300	101325	20	29400	2980	Y355M2-2	220	2415	4000	DN500	DN500
D300-1.4	300	101325	20	39200	2980	Y355L2-2	315	2638	4600	DN500	DN500
D300-1.5	300	101325	20	49000	2980	YKS4505-2	355	3760	4800	DN500	DN500
D300-1.6	300	101325	20	58800	2980	YKS4507-2	450	3890	5900	DN500	DN500
D300-1.7	300	101325	20	68600	2980	YKS4508-2	500	3970	6100	DN500	DN500
D300-1.8	300	101325	20	78400	2980	YKS45010-2	630	4360	7200	DN500	DN500
D300-1.9	300	101325	20	88200	2980	YKS5001-2	710	4810	8300	DN500	DN500
D300-2.0	300	101325	20	98000	2980	YKS5001-2	710	4810	9200	DN500	DN500
D400-1.2	400	101325	20	19600	2980	Y315L2-2	200	1810	3600	DN500	DN500
D400-1.3	400	101325	20	29400	2980	Y355L2-2	315	2638	4000	DN500	DN500
D400-1.4	400	101325	20	39200	2981	YKS4506-2	400	3890	4600	DN500	DN500
D400-1.5	400	101325	20	49000	2980	YKS4508-2	500	3970	4800	DN500	DN500
D400-1.6	400	101325	20	58800	2980	YKS4509-2	560	4200	5900	DN500	DN500
D400-1.7	400	101325	20	68600	2980	YKS5001-2	710	4810	6100	DN500	DN500
D400-1.8	400	101325	20	78400	2980	YKS5002-2	800	4910	7200	DN500	DN500
D400-1.9	400	101325	20	88200	2980	YKS5003-2	900	5160	8300	DN500	DN500
D400-2.0	400	101325	20	98000	2980	YKS5004-2	1000	5260	9200	DN500	DN500

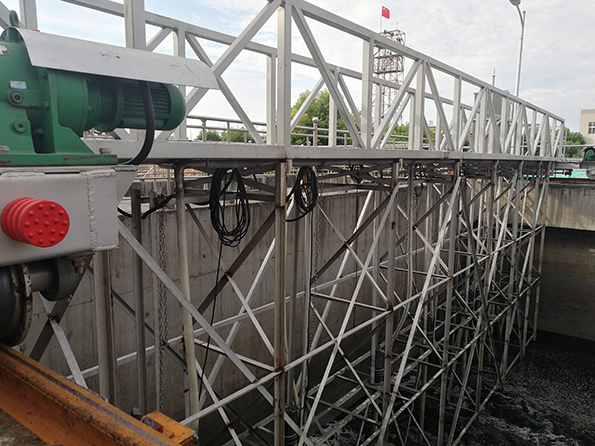

排泥机械的形式随工艺条件与池型的结构而有所不同。根据水体在池中的流向，目前常用的排泥机械通常可分为平流式（矩形）、辐流式（圆形）和竖流式沉淀池排泥机械。我公司为满足用户需求，集多年实践经验，开发并可生产各种类型的沉淀池排泥设备，包括辐流式沉淀池刮泥机、刮吸泥机、吸泥机，平流式沉淀池用的刮泥机、刮泥刮渣机、虹吸排泥机、泵吸排泥机、链条式刮泥刮渣机及竖流式沉淀池排泥设备。分别应用于给排水、选煤、冶金矿山等各行业的水处理工艺中。其中我公司生产的辐流式排泥设备分A、B、C、D四个系列，分别表示垂架式中心驱动、双周边驱动、单周边驱动和悬挂式中心驱动四个系列。

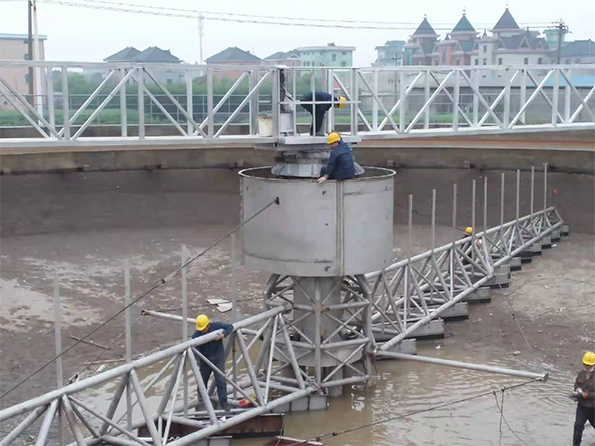

本机型多用于初次沉淀池的排泥，采用中心进水、中心排泥、周边出水的结构形式。中心立柱采用钢筋混凝土结构或钢管结构，上口封闭作为中心支座及钢梁的支撑平台，管壁四周开孔出水，底部与进水管衔接，刮泥机的重量和旋转扭矩均由中心柱承受。刮泥机主要由钢梁、驱动装置、中心吊架、中心支座、稳流筒、浮渣刮集装置、电控箱及刮泥耙等主要部件组成。由于采用中心进水，积泥大多集中在池中心部位，为提高刮泥效率，将刮板设计成整体对数螺旋线型式，大池径的刮泥机由于整体曲线刮板存在安装上的困难，因此该机型通常直径范围在8～20米。

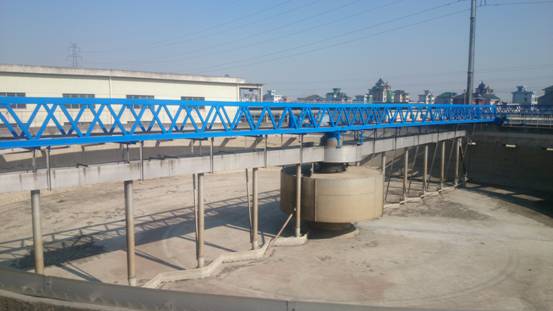

本机型多用于大直径辐流式二次沉淀池的机械排泥。采用吸泥的型式是为了克服活性污泥含水率高、难以刮集的困难。吸泥机为双周边驱动、中心支墩式，上部设置浮渣刮集装置。采用中心配水，中心排泥的形式。适用直径大于18米的沉淀池。

本机型与CGD型刮泥机（图16）结构相同，都具有同样的钢梁、驱动装置、传动轴、水下轴承、稳流筒、刮板、机上电控箱等部件。不同之处在于NGD型浓缩机刮臂上对称装有垂直排列的栅条。在刮泥过程中起着缓速搅拌的作用。当栅条穿行于污泥层时能为水提供一个从污泥中溢出来的通道，以提高污泥浓缩的效果。

我公司生产的SXH型虹吸排泥机多用于给水平流式沉淀池或排水二次沉淀池。适用于悬浮物含量低于500mg/L，固体重度不大于25mg/粒的机械排泥。

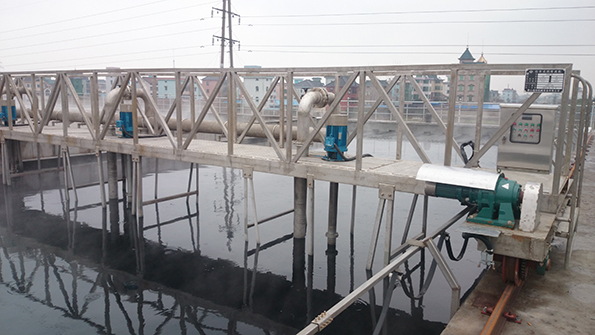

本机型靠液下泵、真空表、水射器配合形成虹吸，虹吸形成后液下泵自动停止工作，吸泥机开始吸泥行程，行至终点后，靠电磁阀将虹吸破坏，吸泥机开始返程工作，行至起点，一个工作循环结束。本机型可以根据污泥量的多少调节排泥次数和排泥行车速度。随本机行走的动力线及控制信号线可以采用滑线、滑触线装置。

本机型多用于供水厂的平流式沉淀池及排水工程的沉淀池机械排泥。主要由行车大梁、驱动行走端梁、吸泥泵、吊架刮泥板、滑线装置及机上电控箱等组成。吸泥泵多采用液下泵，泵的参数根据排泥量的大小来确定。该机为往复式工作，边行走边吸泥，根据排泥量的多少可以单程吸泥，也可以往返吸泥，还可以根据排泥量的多少调节往返次数。
